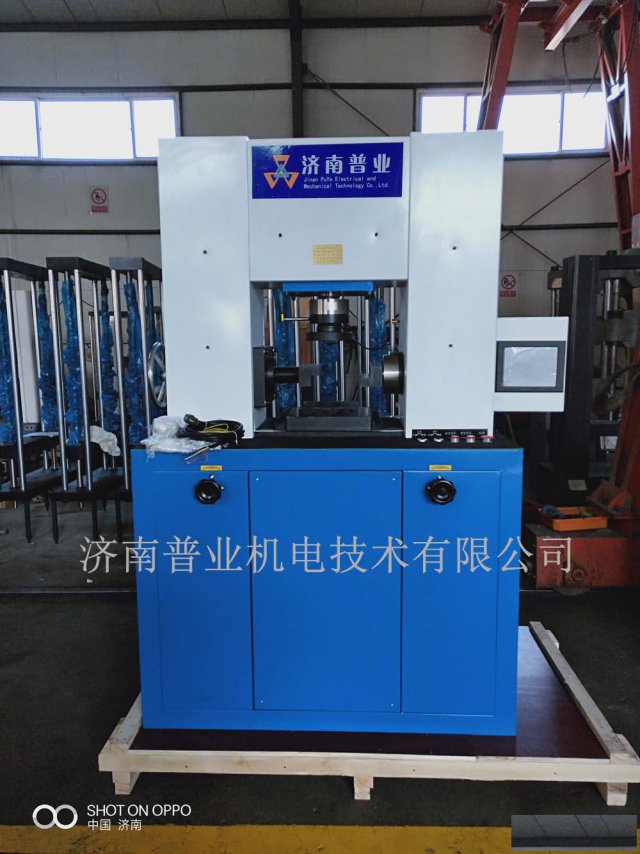

YZW-30A系列微机控制电子式岩石直剪仪

      YZW-30A系列微机控制电子式岩石直剪仪依据标准（SL264-2001）《水利水电工程岩石试验规程》，（JTG E41-2005）《公路工程岩石试验规程》的规定而研制的，该试验机在采用双路交流伺服电机驱动技术（我公司研发）、传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备，可用于岩石结构面（如节理面、层里面、片里面、辟裂面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。该试验设备充分听取了工程应用部门和科研部门的意见，克服了传统电液伺服驱动的不平稳、漏油和故障率高且难以排除的缺点，本机结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在Win7下自动控制。
技术参数
1、法向载荷P：6~300kN（2-100%FS）
2、法向过载保护：超满负荷2%
3、法向工作行程S：0~100mm
4、横向载荷Q：6~300kN（2-100%FS）
5、横向过载保护：超满负荷2%
6、横向工作行程S：0~150mm
7、法向空间 ： ≤450mm
8、横向空间 ： ≤200mm
9、 力控速率调节范围：0.005～5%FS/s
       力控速率控制精度：
       速率＜0.05%FS/s 时，为设定值的±2%以内，
       速率≥0.05%FS/s 时，为设定值的±0.5%以内；
10、变形速率调节范围：0.005～5%FS/s
         变形速率控制精度：
         速率＜0.05%FS/s 时，为设定值的±2%以内，
         速率≥0.05%FS/s 时，为设定值的±0.5%以内；
11、位移速率调节范围：0.001～50mm/min
         位移速率控制精度：
         速率＜0.5mm/min 时，为设定值的±1%以内，
         速率≥0.5mm/min 时，为设定值的±0.2%以内。
12、剪切载荷速度V：0.01kN/s～30kN/s（可调）
13、载荷指示精度：±1%
14、载荷示值分辨率：试验力的1/500000
15、位移测量精度：±1%
16、位移分辨率：0.005μm
17、变形测量误差：±1%
18、变形分辨力：变形的1/500000
19、变形测量范围：2-100%FS
20、加载方式：双路交流伺服电机加载闭环控制。
21、直剪盒θ50X50mm（可根据用户要求定制）
22、电机功率：1.5KW
23、工作电压：~220V
24、整机重量：900kg
25、外形尺寸：1100x702x1800mm
