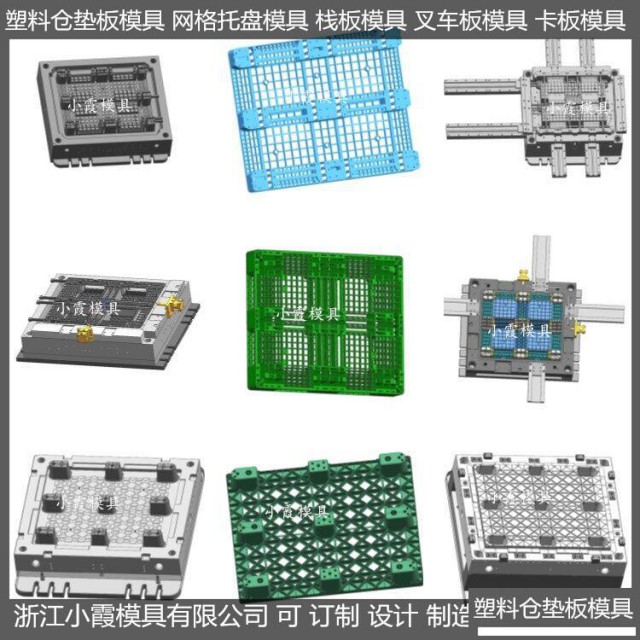

网格托盘塑胶模具模具生产线

主流道在设计上大多采用圆锥形.（如图示）制作时要注意﹕　　小端直径D2=D1+（0.5~1mm）　　小端球半径R2=R1+（1~2mm）　　(其中D1﹑R1分别为注射机射出口的直径及注射头的球半径)　　由于主流道要与高温塑料及喷嘴接触和碰撞﹐所以模具的主流道部分通常设计成可拆卸更换的衬套﹐简称浇注套或浇口套　　使模具安装时进入定位孔方便而在注塑机上很好地定位与注塑机喷嘴孔吻合﹐并能经受塑料的反压力﹐不致被推出模具

　　作为浇注系统的主流道﹐将料筒内的塑料过渡到模具内﹐保証料流有力畅通地到达型腔﹐在注射过程中不应有塑料溢出﹐同时保証主流道凝料脱出方便。　　结构形式有整体式和分体式　　整体式﹕即台肩与构成主流道部份做成一体　　分体式﹕即台肩与构成主流道部份分开制作　　日本的工业标淮﹕JIS　　中国的工业标淮﹕SJB　　定义﹕主流道与浇口之间的一段﹐它是熔融塑料由主流道流入型腔的过渡段也是浇注系统中通过断面面积变化及塑料转向的过渡段﹐能使塑料得到平稳的转换。

　　一般设计截面为圆形　　从加工方便性来看一般设计为U形﹐V形﹐梯形﹐正六边形　　分流道的断面形状及尺寸大小﹐应根据塑件的成型体积﹐塑件壁厚﹐塑件形状﹐所用塑料工艺特性﹐注射速率﹐分流道长度等因素来确定。　　分流道的布置形式有平衡式进料和非平衡式进料两种形式。平衡式进料就是保証各个进料口同时均衡地进料﹐非平衡式进料就是各个进料口不能同时均衡地进料﹐一般要做模流分析来进行评估。　　定义﹕浇口又称进料口或内流道。它是分流道与塑件之间狭窄的部份﹐也称浇注系统短小的部份﹔

　　作用﹕能使分流道输送过来的熔融塑料的流速产生加速度﹐形成理想的流态﹐顺序﹐并速速地充满型腔﹐同时还起著封闭型腔熔料倒流的作用﹐并在成型后便于使浇口与塑件分离。　　普通侧浇口（边缘浇口）﹕　　扇形浇口﹕常用来成型宽度较大的薄片状塑件　　潜伏式浇口（我公司大多采用此种方式）　　3>.浇口位置的选择　　浇口选择有阻挡物近的距离。　　浇口的尺寸及位置选择应避免产生喷射和蠕动。　    浇口应开设在塑件断面厚处。

　　浇口位置的选择应使塑料流程短﹐料流变向少。　　浇口位置选择应有利于型腔内气体的排出。　　浇口位置的选择应减少或避免塑件的熔接痕增加熔接牢度。　　浇口位置的选择应料流将型腔﹐型蕊﹐嵌件挤压变形。　　冷料穴是用来储臧注射间隔期间产生的冷料头的﹐冷料进入型腔而影响塑件质量﹐并使熔料能顺利地充满型腔﹐冷料穴又称冷料井。　　钩形（工形）拉料杆　　拉料穴﹕A.带顶杆﹔ B.不带顶杆　　结构设计需要哪些知识

　　个人见解,仅供参考!　　对一个作结构的新手来说,至少要搞清楚模具(塑胶模/压铸模/五金模)方面的原理;　　模具制造工艺(也就是说你将来作图时要考虑能不能出模,怎样出模,是否是方便模具制造,以及影响模具的使用寿命等)　　模具工作原理(就是说你在作图时要考虑此产品的出模方式会不会影响以后的正常生产;如注塑缺陷,生产效率低等)　　首先,你要搞清楚你面对的产品类型;(家电类,通讯类还是其实的)因为每个类型它的行业标淮/测试标淮等都是不同的;这些都会影响到你以后作图的.
