箱梁模板的简单介绍

箱梁模板的简单介绍。桥梁建设过程中需要大量模板，由于使用频繁，所以架桥施工中多采用钢结构模板。起重设备多采用箱梁结构形式，所以人们渐渐用箱梁模板泛指架桥机系列产品。

箱梁模板的简单介绍。桥梁建设过程中需要大量模板，由于使用频繁，所以架桥施工中多采用钢结构模板。起重设备多采用箱梁结构形式，所以人们渐渐用箱梁模板泛指架桥机系列产品。

侧模共10套其中9套为标准侧模。标准侧模在梁长方向分为四块，中间两块长8米，两端两块长8.3米。侧模有复板模、翼模及桁架。可满足31.5米和23.5米高粱。拆除中间一块8米的侧、翼模及桁架，可满足预制23.5米高粱。

箱梁模板

另一套需特制，即将一块8米长侧模分成两块4米长，并且将侧模在断面方向分为三块，并配有特制桁架。这套特制模版在满足打31.5米和23.5米高粱的同时，在重新调整安装后可满足打23.5米低梁和19.5米低梁。

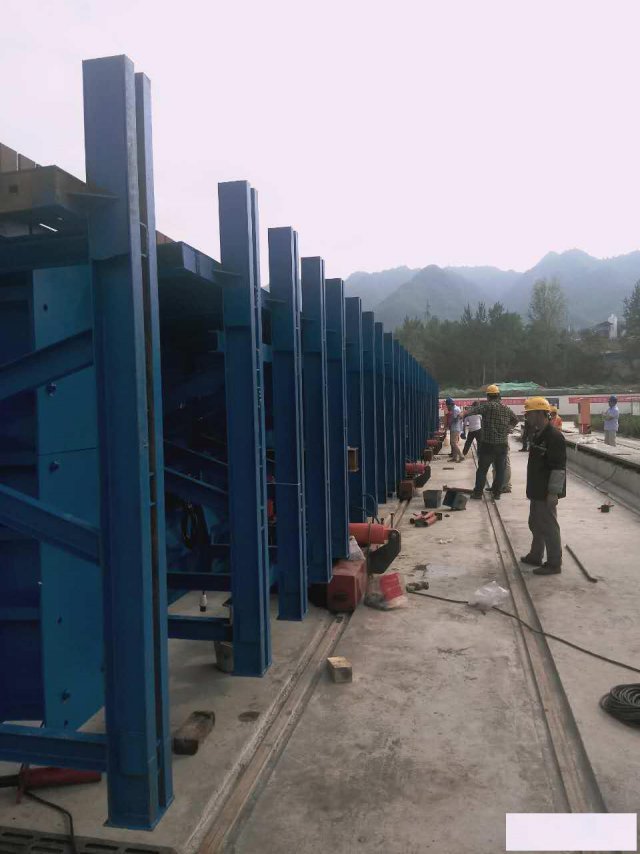

侧模采用无上拉杆手里结构设计，由外模板、外模桁架、桁架支撑等组成。梁体底板弧度由侧模完成。与底膜一对一的配置，联接方式简单可靠。侧模的面板采用8mm钢板，在面板背后采用槽钢作为支撑与桁架相连，外模板与底膜间的垂直高度可通过外模桁架底部手动千斤顶调节，外模板的翼模部分与外模桁架之间采用调节螺杆支撑，用于调整模板平直度及线型。为便于施工在翼模外侧加宽1m，可在侧模上部安装钢轨，作为养护棚车、工作平台车、提浆抹平机的轨道，同时还可以用于布置震动桥走道及栏杆，两端设有供施工人员上下的扶梯，阶高29cm，阶宽25cm，每端设置两个。侧模不含扶梯长度为32.6m，总宽为14m。侧模下部1.2m内设置附着式震动器挂板2个。

外模桁架由型钢组成的两片主桁架及上下平联组成。外模桁架的作用是作为骨架一级保证整个外模板形状的稳定。在外模桁架下部每个节点处均设有手动千斤顶用于调整外模的安装高度和脱模。侧模设计有5个4m标准节段，拆除2个4m节段，即可兼24米箱梁的预制。
